Modelo |

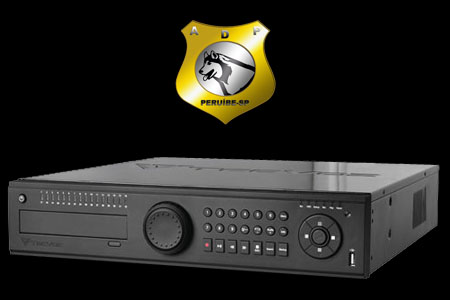

TD-2516FD FULL D1 |
Sistema |
Processador |
ARM11(600mhz)+ARM9(400mhz) = 1Ghz. x4 |
Chip de compressão |
04x Hi3520 / H.264 / Dual-Streaming |
Operacional |
Linux embarcado ver 2.6.24 |
Controle |
Teclas frontais / Controle Remoto / Mouse |
Idioma |
Português (BR) / Espanhol / Inglês |
Senha |
01x Admin / 63x Usuários (privilégios configuráveis) |
Tipo |
STAND ALONE |
Tipo operacional |
PENTAPLEX (Monitora, Grava, Busca, Backup, Remoto) |
Vídeo |
Entrada |
16x canais / Tipo BNC ( 1 Vpp / 75 ) |
Saída |
Composto |
02x saída ( 1x Video-OUT , 1x Spot ) / Tipo BNC ( 1 Vpp / 75 ) |
VGA |
01x saída ( com Resolução configuráveis de 800x600, 1024x768, 1280x1024 ) / Tipo RGB (D-sub DE-15) |
HDMI |
01x saída ( com Resolução configuráveis de 800x600, 1024x768, 1280x1024 ) / |
LOOP-OUT |
16x canais / Tipo BNC ( 1 Vpp / 75 ) / em formato de chicote |
Padrões |
NTSC |
30fps por canais |
PAL |
25fps por canais |
Detecção de Padrão de Vídeo |
Selecionável na interface de usuário |
Compressão da imagem |
H.264 (ISO/IEC 14496-10) |
Áudio |
Entrada |
Uni-direcional |
16x canais / Tipo RCA ( 30 k ) |
Bi-direcional |
01x canal / Tipo RCA ( 30 k ) / Microfone |
Saída |
01x canal / Tipo RCA ( 30 k ) |
Compressão de áudio |
ADPCM |
Automação |
Entrada |
16x de sensores diversos |
Saída |
04x relés de alarmes |
Interface serial |
01x RS-485 para PTZ (Protocolos: PELCO-P, PELCO-D, LILIN, MINKING, NEON, STAR, VIDO, DSCP, VISCA, SAMSUNG, RM110, HY e N-control) |
Interface de rede |
Ethernet 10/100/1000 Mpbs auto adaptável / Tipo RJ-45 |
USB |
Frontal |
02x USB 2.0 ( Mouse, Backup e Atualização ) |
Traseira |
Gravação |
Taxa de Frames |
NTSC |
30fps por canais em CIF / Total: 480fps (CIF) / Resoluções: CIF ( 360 x 240 ), HD1 (720 x 240) e D1 ( 720 x 480 ) |
PAL |
25fps por canais em CIF / Total: 400fps (CIF) / Resoluções: CIF ( 352 x 288 ), HD1 (704 x 288) e D1 ( 704 x 576 ) |
Dual-Streaming |
Primeiro-Stream |
30fps por canais em CIF / Total: 480fps (CIF) / Resoluções: CIF ( 360 x 240 ), HD1 (720 x 240) e D1 ( 720 x 480 ) |
Segundo-Stream |
7fps por canais em CIF / Total: 112fps (CIF) |
|
CBR |
Controle Constante de BITs / 256kbps, 384kbps, 512kbps, 768kbps, 1024kbps, 1280kbps, 1536kbps, 1792kbps e 2048kbps |
VBR |
Controle Variável de BITs / Muito baixa, Mais baixa, baixa, Média, Alta e Muito Alta |
Modo de gravação |
Manual, Detecção de Movimento, Acionamento de Sensores, Agendado |
Intervalo em eventos |
Pré-gravação |
5 seg. / 10 seg. / 15 seg. / 20 seg. / 25 seg. / 30 seg. |
Pós-gravação |
10 seg. / 15 seg. / 20 seg. / 30 seg. / 1 min. / 2 min. / 3 min. /5 min. |
Monitoramento |
Taxa de Frames |
480fps@CIF (Tempo real) |
Formato |
Multiplexação de 1, 4, 6, 8, 9, 13 e 16 canais / Função ZOOM DIGITAL / Função SNAPSHOT |
OSD |
Conteúdos |
Número de Canal / Nome do Canal / Data e Hora / Máscara de Privacidade (até 3 áreas) / ícone de gravação / ícone de áudio / Perda de Vídeo |
Botões |
Menu / Visualização de 1, 4, 6, 8, 9, 13 e 16 / Sequenciador / Ajuste de Cores / ZOOM Digital / Áudio / PTZ / Snapshot / Gravação / Busca |
Accesso via |
PC |
CMS / Via Navegador (Internet Explorer no Sistema Operacional WINDOWS e Safari no Sistema Operacional MAC) |
Smartphones |
Windows Mobile / Symbian / iOS(iPhone) / Android phones / Blackyberry |
Busca |
Formato |
Data e Hora / Evento / por arquivo e imagens (foto) |
Reprodução |
Visualização de 1, 4, 6, 9 e 16 (selecionável) canais com controle de velocidade 1/4x, 1/2x, 1x, 2x, 4x, 8x, 16x, 32x, frames por frames / Ajuste de Cores / ZOOM DIGITAL / Áudio ON, OFF / Nome da Câmera |
Backup |
Pendrive(FAT32), Gravador Óptico Interno, e-SATA(FAT32), HD externo USB(FAT32) e Rede |
Funções |
Horário de Verão, 3 áreas de Máscara de Privacidade, 330 áreas de detecções com níveis de sensibilidade(1 - 8) no Detecção de Movimento, Lista de Bloqueio(bloqueio de IP) e Notificação via e-mail(c/imagem), Aciona o PTZ, Tela Cheia, Relés e Gravação Forçada em casos de Eventos, Hardware Watchdog, Marca d´agua, Importa/Exporta configuração de DVR, Aviso sonoro nas horas de Disco Cheio(e-mail), Conflito de IP, Disconecta e Disco com Problemas(e-mail), Temporizador em Buzzer do DVR, Logs e Captura Fotos manualmente |
Armazenamento |
HDD |
2 TB(Capacidade Máx. por HD / padrão SATA 1, 2 e 3 / tamanho 3.5" |
Quantidade |
04x HDs = sem Gravador(interna) e sem e-SATA(p/ Backup) *opcional suporte de HD ou |
03x HDs = Gravador(interna) ou e-SATA(p/ Backup) ou |
02x HDs = Gravador(interna) + e-SATA(p/ Backup) |
Rede |
Suporte |
IP estático, IP dinâmico (DHCP), PPPoE, DDNS, Servidor NTP, Protocolo VISIONICA |
Protocolo |
TCP/IP, SMTP, DHCP, HTTP, VISIONICA |
Alimentação |
Alimentação |
Bivolt 100-240V plug e cabo seguindo a norma ABNT com certificado INMETRO |
Consumo de Energia |
Aproximadamente 30W ( sem HD ) / 1x HDD de 1Tr aprox. 7W (somente para referência) |
Especificações Físicas |
Dimensão (L x P x A) |
Líquido |
430 x 450 x 89 mm / Altura 2U / suporta no rack 19" e acompanha os suportes laterais |
Bruto |
aprox. 560 x 530 x 16 mm / alça para carregar |
Peso ( Kg ) |
Líquido |
aprox. 8.5 Kg *sem HDD |
Bruto |
aprox. 9.0 Kg *sem HDD |
Material |
Composição |
Painel Frontal - Plástico; Carcaça - Ferro |
Cor |
Painel Frontal - Preta; Carcaça - Preta |
Alimentação |
Temperatura |
Operacional |
0 - 50 ˚C |
Armazenamento |
0 - 50 ˚C |
Umidade relativa operacional |
10 % - 90% |
Certificados |
FCC, CE, NBR 14136 ( INMETRO )
|
